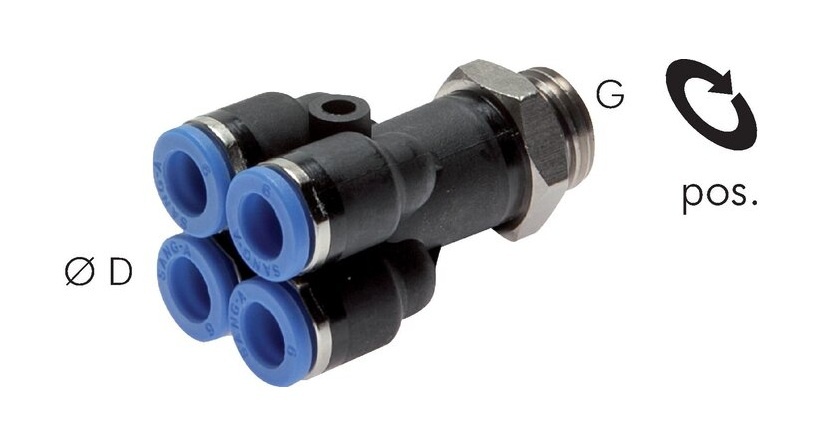

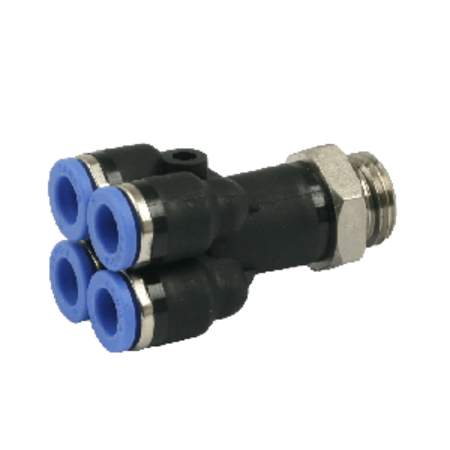

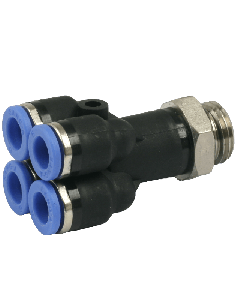

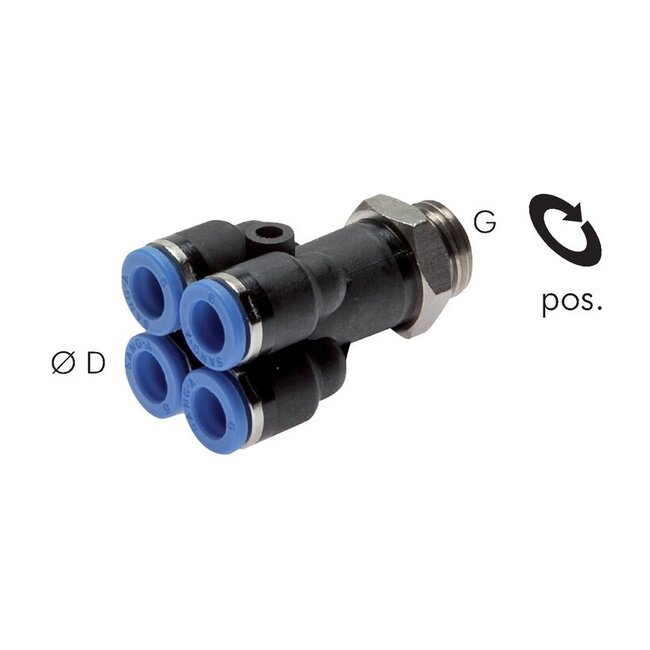

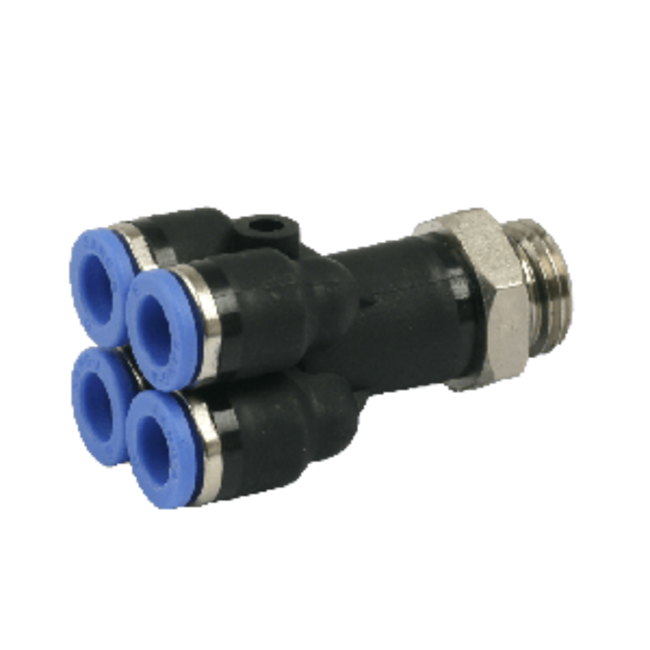

SANG-A PUSH IN FITTINGEN - DUBBEL Y-INSCHROEF -PXT-G
Sang-A push-in fittingen
Voor regulier gebruik kunt u het model PL toepassen; indien noodzakelijk dan zijn er ook hoge (model PLL & PLLP) en 45°-varianten (model PL/45) verkrijgbaar. Al deze modellen zijn oriënteerbaar. De haakse fitting is te verkrijgen met rechte en conische draad.
Wij adviseren bijna in alle gevallen te werken met een rechte draad en O-ring afdichting. Deze draad geeft een snelle en zekere vorm van afdichting; Handvast draaien en vervolgens driekwart slag natrekken is voldoende om een luchtdichte verbinding te maken. Enkel wanneer het tegendeel niet vlak is, adviseren wij een conische draad (met PTFE coating) toe te passen. Zorg ervoor dat deze fittingen met het juiste aanhaalmoment worden gemonteerd.
Sang-A uit het Koreaanse Daegu is een echte push-in fittingen specialist en één van de wereldmarkt leidende partijen.
Naast meerdere fabrieken en een wereldwijd omvattend verkoopnetwerk zijn er ook grote en bekende pneumatiek leveranciers die de Sang-A producten onder privat-label verkopen. Door haar keuze voor kwaliteit groeit Sang-A, mede door haar sterke assemblageautomatisering en de geautomatiseerde testfaciliteiten. Op Sang-A kunt u bouwen.
Afgelopen jaren zijn de push-in fittingen geheel opnieuw ontworpen voor een nog compactere uitvoering en hogere werkdrukken. Door de voorspanning op de afdichtingslip heeft u een uitstekende afdichting ook bij vacuum- toepassingen en of trillingen. U steekt de leiding makkelijk in. En de lipseal dicht perfect af, ook bij licht afwijkende leidingtoleranties.
| medium | perslucht, neutrale gassen en vloeistoffen | |
| werkdrukken | -0.95 bar / +20 bar | |
| temperaturen | -20°C / +80°C | |
| opmerkingen | siliconenvrij en conform RoHS | |

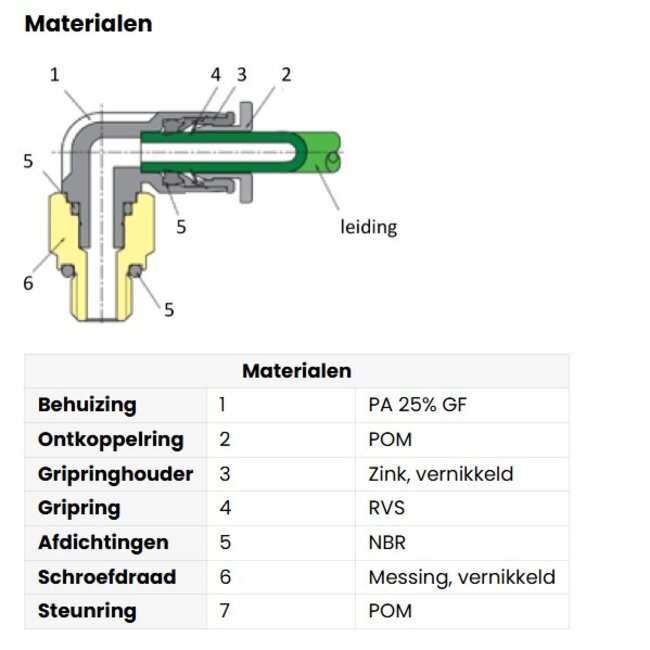

| Materialen | ||
| behuizing | 1 | PA 25% GF |
| ontkoppelring | 2 | POM |
| gripringhouder | 3 | Zink, vernikkeld |
| gripring | 4 | RVS |
| afdichtingen | 5 | NBR |
| schroefdraad | 6 | messing, vernikkeld |
| steunring | 7 | POM |
Sang-A compacte push-in fittingen
Voor toepassing waar u zeer klein moet bouwen heeft Sang-A de compacte serie ontwikkeld. Smaller en compacter bouwend kunt u nu overal uw leiding aansluiten.
Door de voorspanning op de afdichtingslip heeft u een uitstekende afdichting ook bij vacuumtoepassingen en of trillingen. De ovale ontkoppelring geeft u grip in de kleinste ruimtes. De compacte fittingen zijn leverbaar voor leiding met een diameter van Ø2, Ø3, Ø4 en Ø6mm
Montage aanhaalmomenten
| aanhaalmoment Nm | BSPT conisch: R ISO 7.1 |
BSPP recht: G ISO 228-A |
Metrisch: M ISO R/262 |
leidingmaten Ø | ||
| 1/8" | 8 Nm * | -01 | -G01 | 3, 4, 6, 8, 10, 12 | ||
| 1/4" | 13 Nm * | -02 | -G02 | 4, 6, 8, 10, 12 | ||
| 3/8" | 23 Nm * | -03 | -G03 | 4, 6, 8, 10, 12, 14, 16 | ||
| 1/2" | 29 Nm * | -04 | -G04 | 6, 8, 10, 12, 14, 16 | ||
| M3 x 0.5 | 0.7 Nm | M3 | 2, 3, 4 | |||
| M5 x 0.8 | 1.7 Nm | M5 | 2, 3, 4, 6 | |||
| M6 x 1.0 | 2.4 Nm | M6 | 3, 4, 6 | |||
| M6 x 0.75 | 2.4 Nm | M6 | 3, 4 | model PCC | ||
| M8 x 0.75 | 3.1 Nm | M8 | 4, 6 | model PCC | ||
| * geldt voor BSPT conische draad. BSPP (rechte draad met O-ring) handvast draaien vervolgens driekwart slag natrekken. | ||||||
